很多人一聽到“機器人”這三個字腦中就會浮現“外形酷炫”、“功能強大”、“”等這些詞，認為機器人就和科幻電影里的“終結者”一樣炫酷。其實不然，我們將探討工業機器人的基本概念，并了解工業機器人是如何完成它們的任務的。

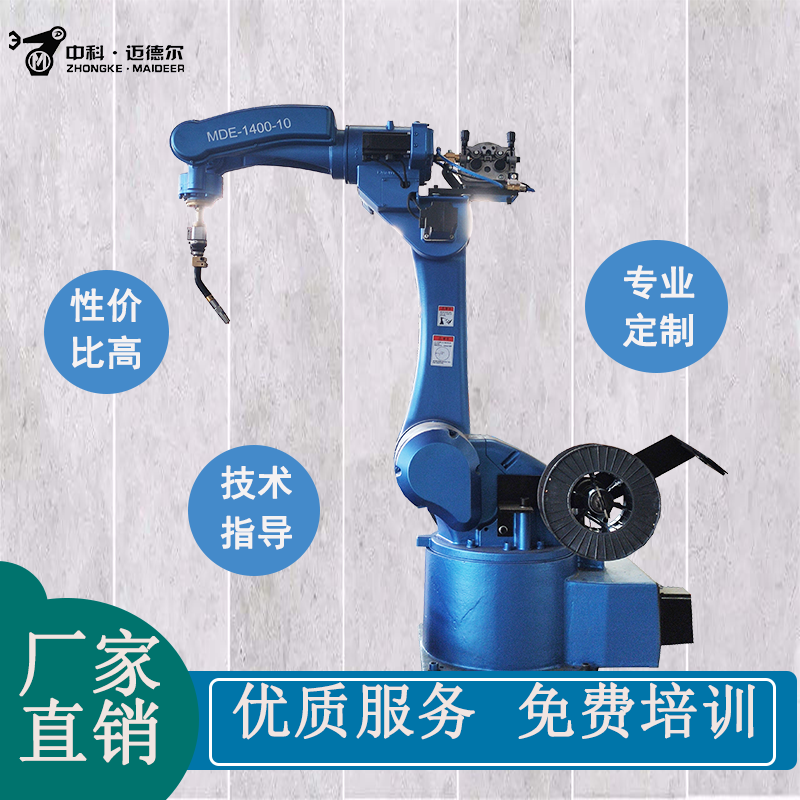

     6軸機器人是一種用來從事繁重的重復性制造工作的自動化設備，6軸關節機器人負責那些對人類來說非常困難、危險或枯燥的任務。常見的六軸關節機器人的機械結構：六個伺服電機直接通過諧波減速器、同步帶輪等驅動六個關節軸的旋轉，關節一至關節四的驅動電機為空心結構，關節機器人的驅動電機采用空心軸結構應該不常見，空心軸結構的電機一般較大。
     六軸關節機器人的腕部關節設計較為復雜，因?yàn)樵谕蟛客瑫r(shí)集成了三種運動。小型的六軸關節機器人的腕部關節主要采用諧波減速器。常見的六軸關節機器人的腕部結構，其腕部關節用到了兩個諧波減速器，兩個同步齒型帶傳動輸入，中間還用到了一對錐齒輪副傳動。
     對于工業機器人的機械結構設計來說，管線布局是難點之一，怎樣合理的在狹小的機械臂空間中布置各種管線(六個電機的驅動線、編碼器線、剎車線、氣管、電磁閥控制線、傳感器線等)，使其不受關節軸旋轉的影響，是一個值得深入考慮的問題。在設計中，六軸關節機器人各種控制管線可以從電機中心直接穿過，無論關節軸怎么旋轉，管線不會隨著旋轉，即使旋轉，管線由于布置在旋轉軸線上，所以具有較小的旋轉半徑。此種結構較好的解決了工業機器人的管線布局問題。
